동작원리 및 특징

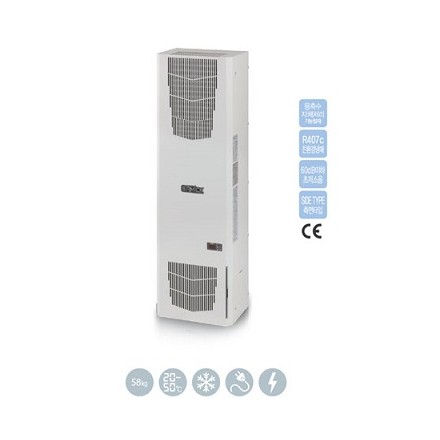

제어반 내부는 주위 온도의 변화과 각종 기기로부터의 발열, 습도 등의 악조건에 조출되어 있습니다. 당사의 냉각장치인 CABINET AIRCON은 외부 공기 중의 반내공기를 외기온도 이하로 떨어뜨릴 수 있으며 고온 고습도에 의한 손상으로부터 전자기기 장치를 보호합니다.
CABINET AIRCON 전기종의 냉매는 R-134a를 사용하고 있습니다.

자가진단기능

신개발의 마이컴 기판은 쿨러가 정상적으로 냉각 운전을 실시하고 있는지 표시합니다. 만일 이상이 있었을 경우에는 경보 표시를 실시하는 것과 동시에, 외부 출력할 수 있는 안심 설계입니다.

내부순환구조(IP 54)

외부 순환과 내부 순환을 분리한 구조이므로 외부공기 중의 분진이나, 수분의 유입에 의한 제어반 내부의 동작에는 영향이 없습니다.

UL & CE마킹제품

미국과 유럽에서 사용하고 있는 산업제품의 안전에 관한 요구사항을 만족시킬 수 있는 CE 및 UL 인증 제품입니다.

냉각사이클

삼익기전의 냉각사이클은 철저한 Inspection과정을 거칩니다.

세계적인 성능과 내구성이 검증된 ebm사의 모터 채택으로 내구성이 극대화

Maximizing a durability with the choice of world-famous motor of ebm company that efficiency and durability are varified.

마이크로 컴퓨터 타입

CABINET AIRCON 마이크로 컴퓨터 내장타입은 내부에 탑재된 마이크로 컴퓨터가 항상 반내를 모니터해 반내온도 이상을 표시합니다.

01. 반내온도표시 : 상시 반내의 온도를 표시합니다.

02. 이상표시 : 이상의 내용을 코드로 알립니다.

• - 반내 온도가 너무 높다.
• - 동결의 위험성(증발기)
• - 온도센서 이상 출력
• - 도어 알람 출력

03. 압력보호기능 : 단시간의 on/off를 막아 압력의 손상으로부터 지킵니다.

회로 구성

제품기종 선정방법

제품기종 선정방법 제품기종 선정방법(옥내전용)

능력평가

시험 실내의 온도를 35℃로 해, 능력 측정상내의 히터 유니트의 발열량을 전압 조정기를 이용하고 단계적으로 변화시킵니다. 히터 유니트의 발열을 서서히 올렸을 때의 능력 측정상태 운도와 시험 실내온도 및 히터 유니트의 발열량을 측정해, 능력 측정 상태 온도와 환경조내 온도의 온도차 △T=OK를 유지할 수가 있는 히터 유니트의 최대 발열량을 공치 냉각 능력으로 하고 있습니다.

시험방법

소반용 쿨러의 능력평가 시험은 [실험 열량계법] 또는 [이중상자식 열량계법]을 기준으로 한다.

시험조건

1)시험 개시시는 응축수가 발생해도, 측정시에는 응축수의 발생이 없는 것을 확인한다.
2) 이중 정격주파수를 가지는 기기는, 각각의 주파수로 시험한다.
3) 이중정격전압을 가지는 기기는, 양쪽 모두의 전압으로 시험하는지, 만약 하나의 정격치만을 표시한다면, 2개의 전압의 중 낮은 전압으로 시험을 실시한다.

시험 시간

[표1]에 나타내는 시험 조건에 이르고 나서, 측정 온도의 변동폭이 1K이하의 안정 시간을 1시간 이상 취해, 그 후 간격으로 3회 측정해, 그 평균으로 한다.

측정 계기 및 정밀도

측정계기 및 그 정밀도는 [표2]에 의한다.

냉각능력의 산출방법

냉각능력은 다음의 식에 의해 산출한다.

능력 참고가격

현실의 사용조건하에 있어서의 냉각능력 평가의 참고를 위해, 정격냉각 능력 이외의 온도 조건(반내온도 : 수점/반외온도 : 복수점)으로 온도 포화했을 때의 소반 용 쿨러의 능력을 측정해 냉각 성능 특성선도를 작성하는 것으로 한다.

[그림1] 냉각 성능 특성선도

냉동사이클

• (1) 압력에 의해 압축된 냉매(에어콘 가스)는 고온 고압의 반액체 상태로 콘덴서에 들어갑니다.
• (2) 냉매는 콘덴서로 콘덴서 팬의 바람에 의해 냉각되어 한층 더 액화가 진행되어 필터 드라이어에 보내집니다.
• (3) 필터 드라이어에는 눅눅해지고, 산, 더러움이나 이물이 제거됩니다.
• (4) 액냉매는 Expansion value(팽창변)의 미세한 노즐구멍으로부터 증발기내에 분사되고 단번에 기화합니다.
• (5) 기화한 냉매는 증발기 주위의 열을 빼앗아가 거기에 따라 증발기가 차게 해집니다. 거기에 증발기 팬의 바람을 통과시켜 찬 바람을 일으킵니다.
• (6) 반내의 공기중의 수분은 차가와지고 있는 증발기 표면에서 응축되고 물방울이 되어, 반외에 방출됩니다. 이것에 의해 제습을 합니다.
• (7) 증발기를 나온 냉매는 또 압축기에게 돌아와 다시 압축됩니다.

이슬점 온도

공기 중에 포함할 수 있는 수증기의 양은 정해져 있어 온도가 높으면 공기 중에 많은 수증기를 포함할 수가 있습니다. 반대로 온도가 낮아지면(자), 공기 중에 포함할 수 있는 수증기의 양은 적게 됩니다. 수증기를 포함한 공기(습기 공기)의 성질을 나타낸 것이 공기 선도입니다. 공기 선도를 사용하는 것으로, 공기 상태 변화를 적으로 알 수 있습니다.

예를 들면 온도 40℃, 상대습도 50%의 제어반 내를 냉각 했을때, 공기 선도보다 상대습도가 100%가 되는 것 약 28℃입니다. 이것이 이슬점 온도가 되어, 이 온도 이하에 냉각하려고 하면(자), 공기안에 수증기를 포함 못하고 결로가 발생합니다. 결로의 양은 제어반내의 기온과 상대습도에 의해 변화합니다.

설치사례
